PCB线路板V-Cu角度要求-[森思源]
作者:森思源电子
发表时间:
浏览人气:2704

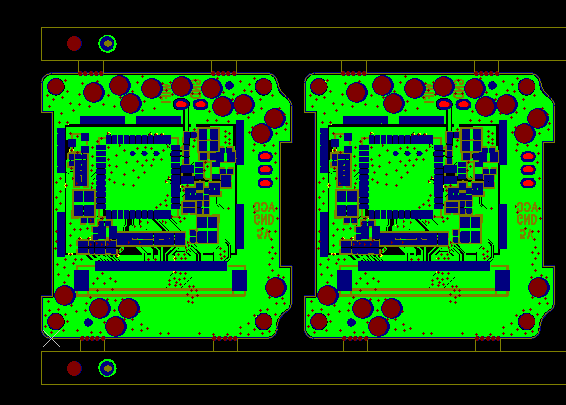

V-Cut的V字形夹角角度定义,一般来说V-Cut有30°、45°、60°三种角度可以定义,常用的为45°。
V-Cut的角度越大,表示板子边缘被V-Cut吃掉的板材就越多,相对的PCB上的线路就必须更往内缩,以避免被V-Cut切割到,或是裁切V-Cut的时候受损。
V-Cut的角度越小,理论上越有利PCB的空间设计,可是却不利PCB板厂的V-Cut锯片寿命,因为越小的V-Cut角度,就意味著电锯的刀头就要越细薄,也就越容易磨损与折断其刀片。另外,板子的厚度越厚时,因为必须切割得比较深,所以一般V-Cut的角度就得越大。
