PCB电路板定位孔的常见规范及要求
1. PCB板的定位孔直径范围,一般要在0.01MM以内,在PCB制做时,误差大,会造成探针接触不准,接口连接器对位不准.
2. PCB板的定位孔直径要求:尽量在2MM以上,10MM以下,这样定位柱才不会变形,太大了便于操作.
3. PCB板定位孔的类型:定位孔大概部分都需要不沉铜的机械孔,这样可以让电路联系且准确度也会高,如果是接地固定孔例外。

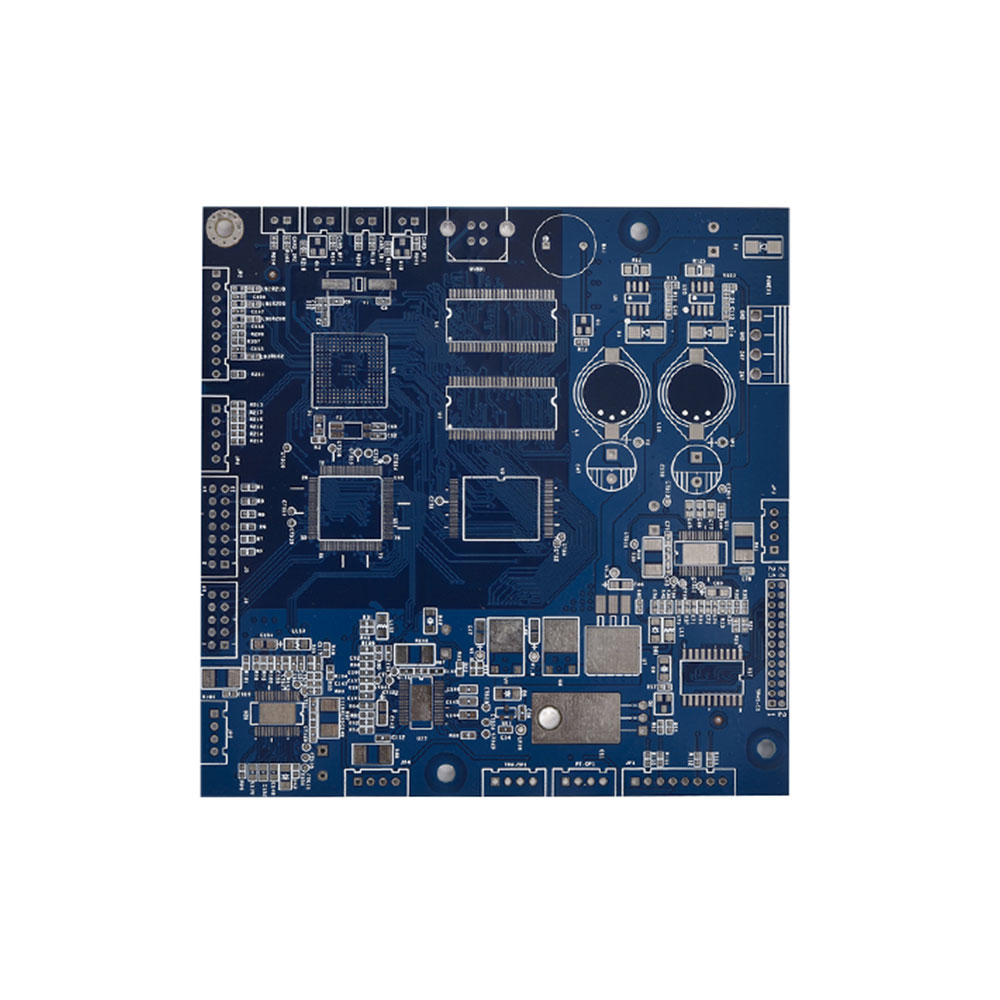

4. PCB板定位孔的布局:需要在PCBA的四角或对角线上,才能定位准确,且距离越远越好。
5. PCB板定位孔与测试点的距离,至少要在2MM以上,这样以防在测试过程中误短路
6. PCB板定位孔与板边距离:至少要在2MM以上,才能保证PCB的强度,且不容易破裂。
