PCB有哪些拼板方式和拼板好处
作者:森思源电子
发表时间:
浏览人气:3060
1、方便生产:有的PCB尺寸太小,不能满足SMT夹具的要求,所以要几个PCB拼起来,才能进行贴片生产。
2、节约成本:有些电路板外形比较特殊,呈异形状,通过拼板可以更有效的利用PCB基板的面积,减小浪费,节约成本。
PCB拼板方式主要为V-CUT、桥连、邮票孔桥连这几种方式。

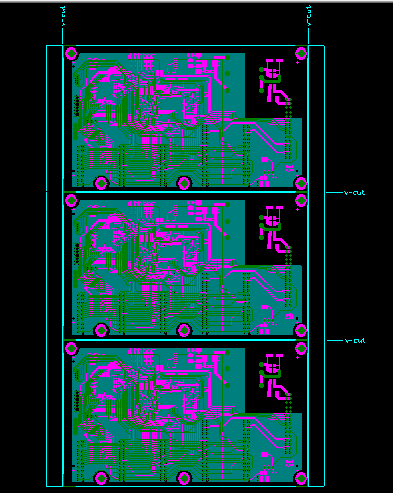

V-CUT指可以将几种板子或者相同板子合拼在一起,然后PCB做板
加工完成后在板子与板子之间用V-CUT机割开一条V型槽,可以贴装在使用时掰开。
开槽指的是在板与板之间或者板子内部按需要用铣床铣空,相当于锣掉。
