PCB线路板的制作方法

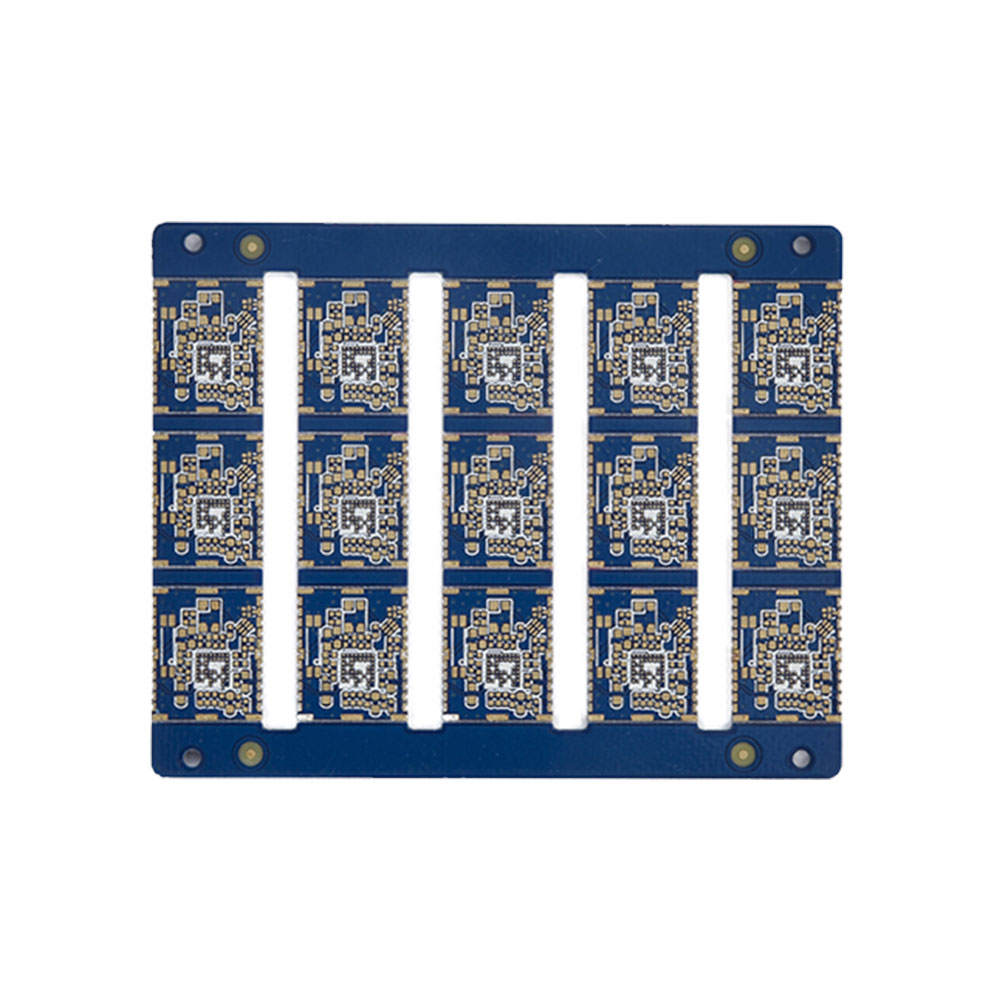

制做PCB线路板的过程中,为了提快效率,方便生产,开料时会将多个单元图形拼在一起组成一套模块图形(set),再将多套模块图形拼在一起组成一个制作单元(panel),基材则按照制作单元的尺寸裁切,压合后形成的多层板中则相应含有多个用于制作形成单元板的单元板区域及由多个单元板组成的模块区域。为了便于后期在PCB上安装元器件后拆分单元板,通常会在PCB线路板内沿单元板区域的四周锣多个板边槽,相邻的两个板边槽,之间留有未锣槽的区域以使各单元板区域仍能连接在一起构成一张完整的板,该区域称为连接位。这样做的原因是为了后期拆分单元板时会很容易掰断连接位,同时也会在连接位钻一排邮票孔。
